DIELENKAMMERELEMENTE
Für querende Leitungen

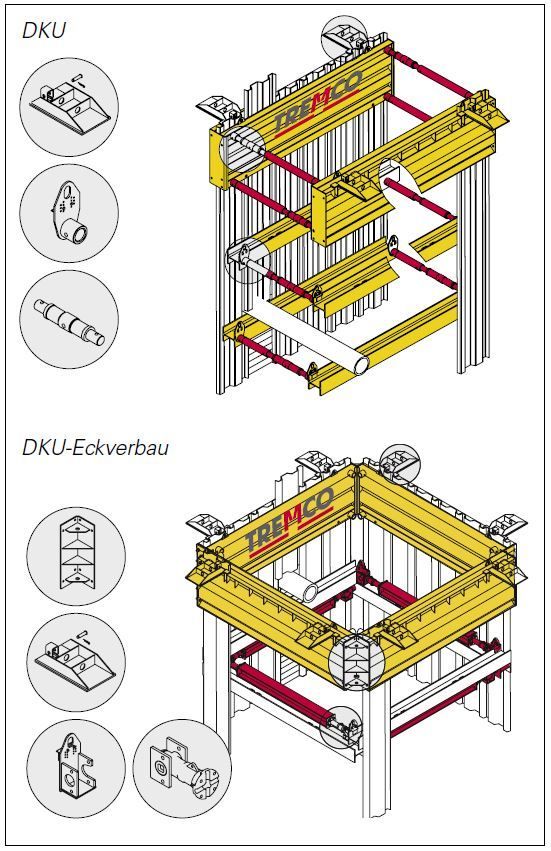

Universal DKU - Flexibel durch die Innenstadt
Das Dielenkammerelement DKU dient als obere Führung für die senkrecht in den Boden einzubringenden Kanaldielen. Die Montage und Voreinstellung des Elements erfolgen analog zu randgestützten Verbausystemen.
In Kombination mit Ergänzungsbauteilen ergeben sich vielseitige Verwendungsmöglichkeiten für das DKU. Zwei Adapter ermöglichen den Einsatz im Gleitschienenverbau. Mit dem Adapter-Eckverbau, kann ein geschlossener, 4-seitiger Schacht erstellt werden.
| Verbaulänge | 2,27 m / 3,81 m |
|---|---|
| Höhe Dielenkammerelement | 1,00 m |
| Rohrdurchlasslänge | max. 3,35 m |
| Einsatztiefe | variabel |

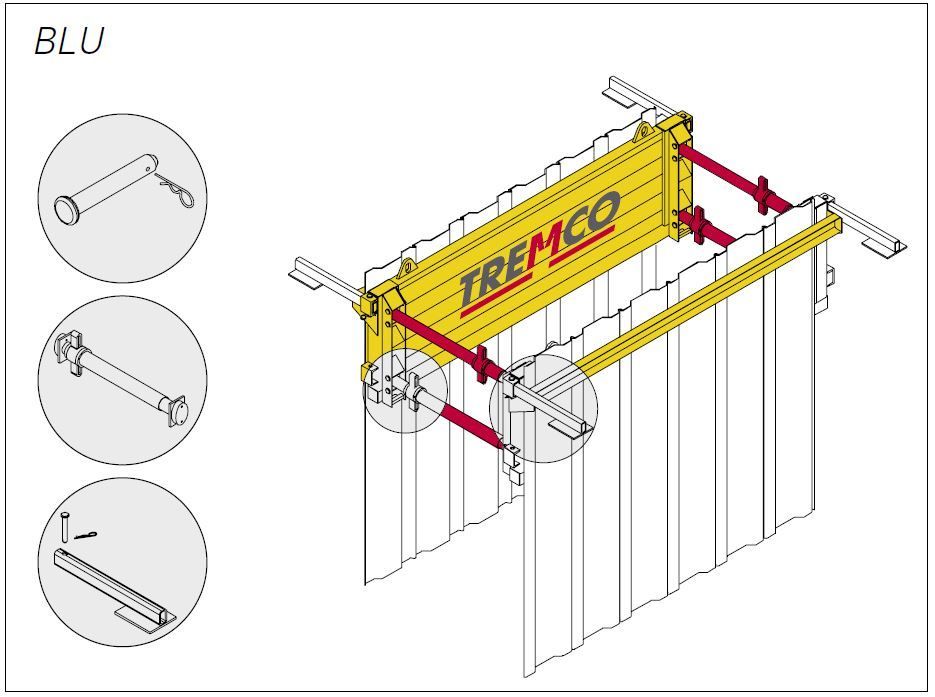

BLU - Universell und wirtschaftlich einsetzbar
Das BLU ist eine kleinere Ausführung von einem Dielenkammerelement und dient ebenfalls als obere Führung für die Kanaldielen beim innerstädtischen Verbau mit querenden Leitungen. Die Montage und Voreinstellung des Elements erfolgen analog zu randgestützten Verbausystemen.
| Verbaulänge | 2,41 m |
|---|---|
| Höhe Dielenkammerelement | 0,72 m |
| Rohrdurchlasslänge | 2,17 m |
| Einsatztiefe | bis 2,40 m |

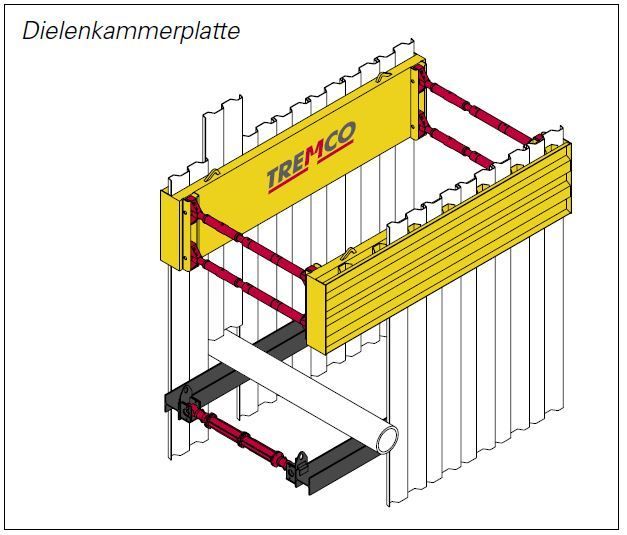

Dielenkammerplatte
Bei querenden Leitungen und gleichzeitig grösseren Grabentiefen eignet sich die Dielenkammerplatte. Dieses System wird häufig in Kombination mit Verbauboxen verwendet. Immer dann, wenn auf Grund einer Leitungsquerung keine Verbaubox eingesetzt werden kann. Die Kanaldielen dienen der Abstützung von den Grabenwänden und werden im Element eingeführt.
Ab einer Tiefe von 3,00 m sollte eine weitere, bauseitige Gurtungslage vorgesehen werden.
| Typ | Länge x Höhe | Gewicht | Anz. Dielen |
|---|---|---|---|
| DK-Element | 3'640 x 1'000 mm | 2'050 kg | 18 x KD4 |
| DK-Element | 4'040 x 1'000 mm | 2'136 kg | 20 x KD4 |
| DK-Element | 4'040 x 1'000 mm | 2'136 kg | 14 x KD6 |
Kanaldielen
| Typ | Breite x Höhe | Gewicht | Stärke |
|---|---|---|---|
| KD4 | 400 x 50 mm | 22,1 kg/m | 6,0 mm |
| KD6 | 600 x 80 mm | 50,0 kg/m | 8,0 mm |
